Monitor de producción fotovoltaica IoT con ESPHome (Primera parte, Hardware)

Mi primera creación con ESPHome ha sido una pequeña pantalla que me permita visualizar fácilmente la producción fotovoltaica sin tener que conectarme al PC o mirar la APP del teléfono. Esto me parece no solo cómodo sino también extremadamente útil ya que cualquier persona de la casa puede verlo y saber cómo actuar al respecto.Con un simple ESP32 que pueda acceder al bróker de MQTT de mosquitto y mostrarlo en una pantalla podre solucionarlo.

Como materiales he usado:

  • Un módulo ESP32
  • Un display OLED SSD1306 de 1” (128×64 pixels)
  • Una placa PCB donde montarlo todo
  • Por casa tenia los leds de colores y un sensor DHT22 para temperatura y humedad
  • También tenía unos espaciadores hexagonales de plástico que use en el montaje final.

El coste de los elementos cuando lo realice fue de unos 23-24€ pero alguna cosa hubo que comprarla en pack, como las pantallitas OLED que venían dos y la sobrante la usare en otro proyecto.

La idea principal del monitor es mostrar si importamos o exportamos electricidad, para ello se usó un led verde (exportación) y uno rojo (importación) para saber que acción estamos realizando ya que se ve desde lejos sin necesidad de acercarse a ver el número que se muestra en pantalla.

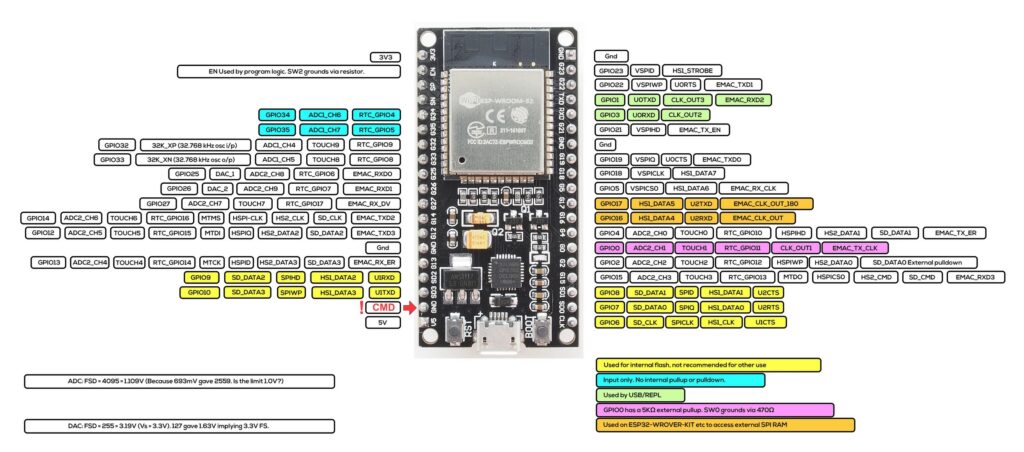

Este es el esquema en el que me he basado para realizar las conexiones de mi esp32, ojo, no todos son exactamente iguales.

Las soldaduras que he realizado son las siguientes. Lo identifico desde el dispositivo hacia el esp32

Led Rojo:

  • positivo -> G33
  • negativo -> GND

Led Verde:

  • positivo -> G12
  • negativo -> GND

Sensor de temperatura:

  • VCC positivo -> pin V5 (5 voltios)
  • Datos (DAT) -> pin G2
  • GND -> GND

Display oled.

  • GND -> GND
  • VCC (positivo de 3v) -> 3V3
  • D0 -> G14
  • D1 -> G13
  • RES -> G12
  • DC ->G22
  • CS -> G5

Es muy recomendable probarlo todo antes con cables dupont (que son muy fáciles de probar) antes de ponernos a soldar el modelo definitivo.

Seguiremos con el software en ESPHome en otra entrada
